Wil je meer weten over het installeren en gebruiken van onze WaterP1MeterKit? Onze uitgebreide handleiding biedt stapsgewijze instructies en handige tips om je op weg te helpen. Bekijk deze handleiding en ontdek hoe je eenvoudig inzicht kunt krijgen in je water- en energieverbruik.
Welkom bij SmartHomeShop.io! We zijn verheugd dat je hebt gekozen voor onze WaterP1MeterKit om je inzicht te geven in zowel je water- als energieverbruik, en om je slimme thuiservaring te verbeteren. Hier is een stapsgewijze handleiding om je te helpen bij de installatie van de WaterP1MeterKit.
Voordat je begint met het monteren van de WaterP1MeterKit, is het essentieel om te controleren of zowel je watermeter als je energiemeter compatibel zijn met onze kit.
Watermeter: De WaterP1MeterKit is compatibel met de meeste gangbare analoge watermeters van bekende merken zoals Sensus, Itron, Actaris (ook bekend als Schlumberger), Elster (ook bekend als Honeywell). Het is van cruciaal belang dat je watermeter een van de bovengenoemde merken en modellen heeft, zoals weergegeven in de foto's.
Let op: Zelfs als u hetzelfde merk watermeter heeft, moet het specifieke model overeenkomen met degene die wordt weergegeven in de foto van uw merk. Als u twijfelt of uw watermeter compatibel is met onze kit, aarzel dan niet om contact met ons op te nemen.
Energiemeter: Zorg ervoor dat je een DSMR v5 energiemeter hebt. Je energiemeter moet een RJ12 aansluiting hebben. (Deze lijkt op een ethernet aansluiting zoals op je modem of computer)
Als je twijfelt over de compatibiliteit van je water- en energiemeters, aarzel dan niet om contact met ons op te nemen via info@smarthomeshop.io of via onze Discord chat server. Stuur gerust foto's mee van je watermeter en energiemeter, zodat we je kunnen adviseren over de compatibiliteit.
Voordat je begint met het monteren van de water houder en sensor, open eerst de verpakking en zorg ervoor dat je alle benodigde onderdelen hebt:
WaterMeter-houder
WaterMeter-sensor
Schroeven
USB-C Kabel
USB Voedingsadapter
Nu gaan we de WaterMeter-houder met WaterMeter-sensor monteren op je watermeter.
.png)

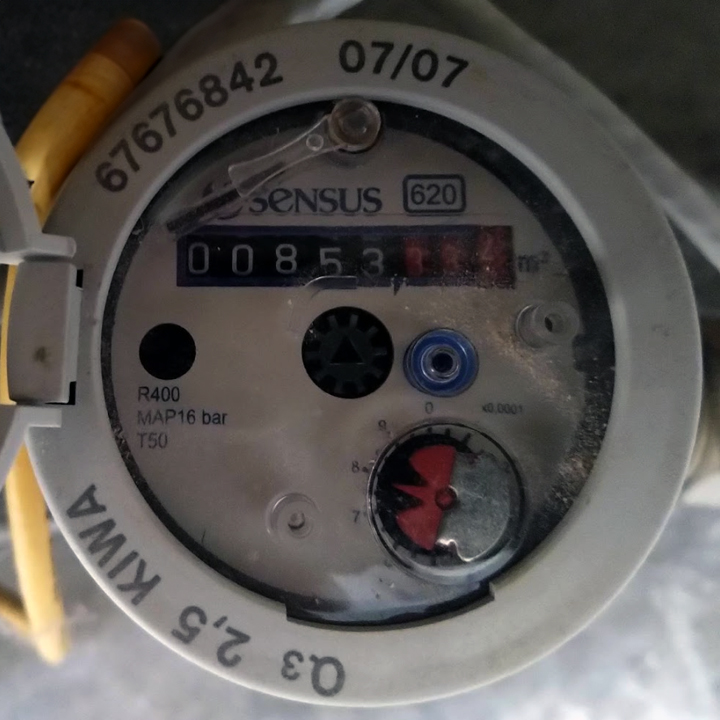

Plaats de Houder: Plaats de bijgeleverde houder op je Sensus watermeter.Let op: soms kan de deksel (het buitenste plastic gedeelte) van je meter in de weg zitten. Je kunt deze deksel vaak met de hand draaien om ruimte te maken voor de houder. Monteer de gemarkeerde schroefjes in de gemarkeerde schroefgaten.
Controleer de Sensorpositie: Nadat je de houder hebt gemonteerd, zet je een kraan aan om te zien of elke liter water die je gebruikt een groen lampje op de kit zelf doet knipperen. Als dit niet het geval is, moet je mogelijk de positie van de sensor aanpassen, soms zelfs maar met 1 mm. Zorg ervoor dat je de sensor goed naar beneden toe in de houder drukt. De zwarte zijde van de sensor moet altijd boven (zichtbaar) zijn.
.png)

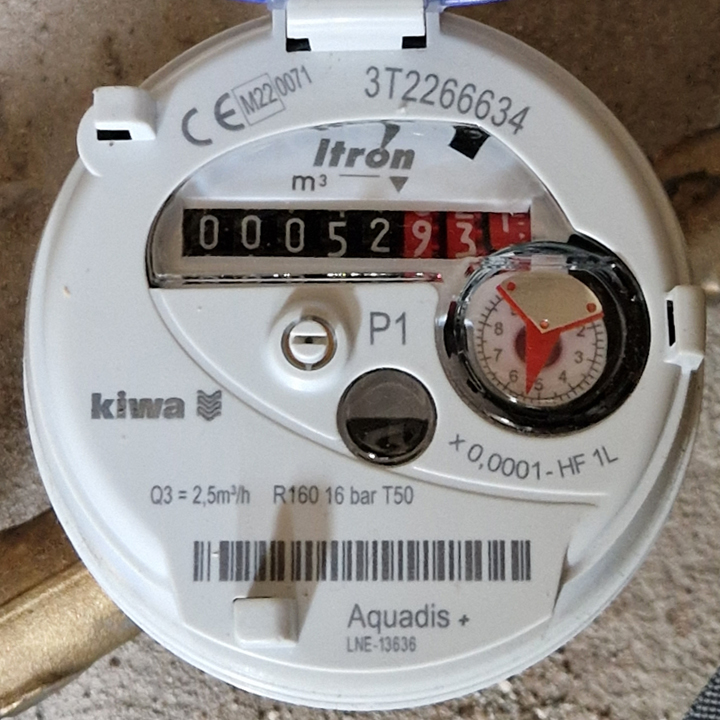

Plaats de Houder: Plaats de bijgeleverde houder op je Itron, Actaris of Schlumberger watermeter.Let op: soms kan de deksel (het buitenste plastic gedeelte) van je meter in de weg zitten. Je kunt deze deksel vaak met de hand draaien om ruimte te maken voor de houder. Monteer het gemarkeerde schroefje in het gemarkeerde schroefgat. Let op: Het kan zijn dat er in het schroefgat een plastic dummy zit. Deze kun je met een platte schroevendraaier eruit draaien.
Controleer de Sensorpositie: Nadat je de houder hebt gemonteerd, zet je een kraan aan om te zien of elke liter water die je gebruikt een groen lampje op de kit zelf doet knipperen. Als dit niet het geval is, moet je mogelijk de positie van de sensor aanpassen, soms zelfs maar met 1 mm. Zorg ervoor dat je de sensor goed naar beneden toe in de houder drukt. De zwarte zijde van de sensor moet altijd boven (zichtbaar) zijn.
.png)

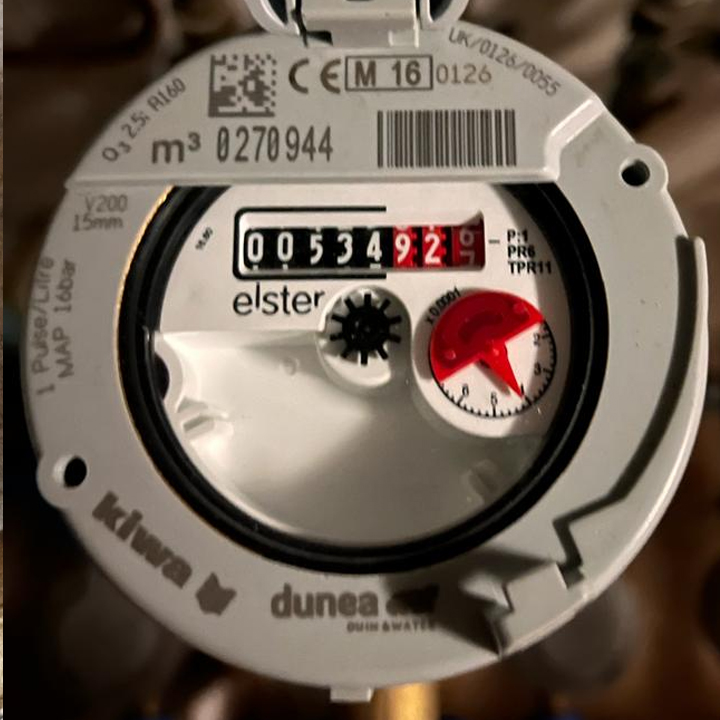

Plaats de Houder: Plaats de bijgeleverde houder op je Elster of Honeywell watermeter.Let op: soms kan de deksel (het buitenste plastic gedeelte) van je meter in de weg zitten. Je kunt deze deksel vaak met de hand draaien om ruimte te maken voor de houder. Monteer de gemarkeerde schroefjes in de gemarkeerde schroefgaten.
Controleer de Sensorpositie: Nadat je de houder hebt gemonteerd, zet je een kraan aan om te zien of elke liter water die je gebruikt een groen lampje op de kit zelf doet knipperen. Als dit niet het geval is, moet je mogelijk de positie van de sensor aanpassen, soms zelfs maar met 1 mm. Zorg ervoor dat je de sensor goed naar beneden toe in de houder drukt. De zwarte zijde van de sensor moet altijd boven (zichtbaar) zijn.
Zorg ervoor dat je een DSMR v5 (Dutch Smart Meter Requirements versie 5) energiemeter hebt. Je kunt de bijgeleverde RJ12-kabel aansluiten op de WaterP1MeterKit en op de RJ12-aansluiting van je DSMR v5 energiemeter. Deze aansluiting is vaak gemarkeerd met een RJ12-label of een DSMR-logo op je energiemeter.
Om de WaterP1MeterKit met wifi te verbinden, volg je deze eenvoudige stappen:
Neem je mobiele telefoon en zoek naar beschikbare wifi-netwerken. Je ziet een wifi-netwerk met de naam "WaterP1MeterKit" en het wachtwoord is "waterp1meterkit". Verbind met dit netwerk.
Nadat je bent verbonden, opent er automatisch een pagina met een overzicht van wifi-netwerken die de kit in de buurt heeft gedetecteerd. Kies je eigen wifi-netwerk uit de lijst en voer je wachtwoord in. De kit zal nu verbinding maken met je eigen wifi-netwerk.
Optioneel indien u de kit wilt laten werken over een ethernet kabel ipv WiFi:
Verbind de WaterP1MeterKit zoals in bovenstaande stappen met uw WiFi netwerk.
Als de kit is verbonden met uw thuisnetwerk ga ik een webbrowser naar http://waterp1meterkit.local Indien deze pagina niet werkt dient u het IP adres op te zoeken welke de kit heeft en kunt u de kit benaderen via dit IP adres in uw browser.
Op de pagina van de WaterP1MeterKit ziet u een knop om een andere FirmWare te uploaden. Download het volgende bestand (waterp1-meterkit-ethernet-v****.bin) van onze GitHub en upload deze op de webpagina van de kit (https://github.com/smarthomeshop/waterp1meterkit/tree/main/bin-files)
De kit is nu klaar om te gebruiken via Ethernet. De WiFi is na het uploaden automatisch uitgeschakeld en u kunt nu de ethernet kabel in de kit steken.
Zodra de WaterP1MeterKit is verbonden met je wifi-netwerk, zal je Home Assistant-installatie deze automatisch detecteren. Volg deze stappen om de integratie te voltooien:
Ga naar de instellingen van je Home Assistant en vervolgens naar "Integraties".
Je ziet de WaterP1MeterKit in de lijst van beschikbare integraties. Klik op "Toevoegen".
Ga naar de instellingen van je Home Assistant-dashboard, klik op "Dashboards" en vervolgens op "Energie".
Klik bij de sectie "Waterverbruik" op "Waterbron toevoegen". Selecteer de entiteit van de WaterP1MeterKit.
Klik bij de sectie "Elektriciteitsnet" op "Verbruik toevoegen". Selecteer hier je energie entiteiten (indien je 2 tarieven hebt beiden toevoegen). Indien je een gas aansluiting hebt kun je deze toevoegen bij de sectie "Gasverbruik". Als ook zonnepanelen en thuisbatterijopslag onder de desbetreffende secties op de pagina.
Binnen een uur zal je energie en waterverbruik verschijnen in het energiedashboard van Home Assistant.
Wilt u de WaterP1MeterKit opnieuw flashen of wilt u hem zelf flashen vanuit uw eigen ESPHome dashboard? Dat kan! U kunt de code vinden op onze Github: https://github.com/smarthomeshop/waterp1meterkit
Als je vragen hebt of hulp nodig hebt tijdens de installatie, staat ons team klaar om je te ondersteunen op onze Discord-chatserver. Word lid van onze Discord-gemeenschap op https://smarthomeshop.io/discord en deel je ervaringen met andere gebruikers.
Bedankt voor het kiezen van SmartHomeShop.io. We hopen dat je veel plezier zult beleven aan je WaterP1MeterKit en dat deze je helpt om bewuster met je energie en water om te gaan.
